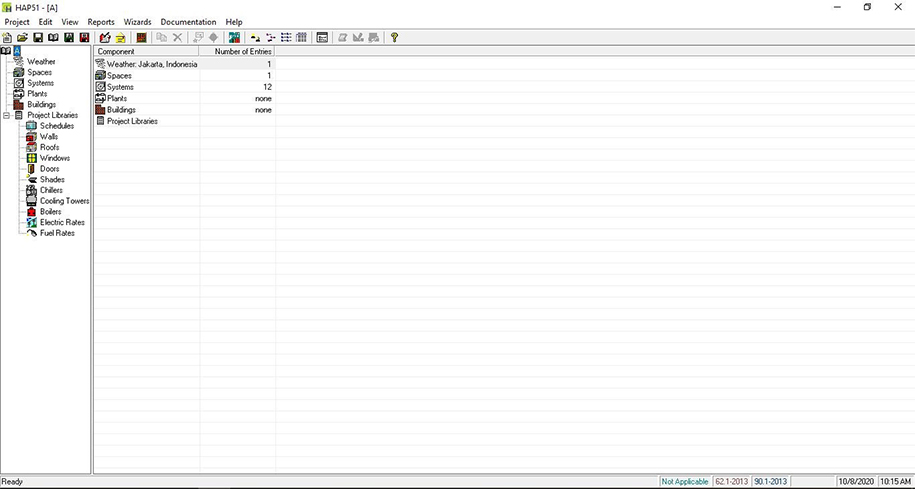

Picture: User Interface HAP v.5.11

Carrier's Hourly Analysis Program (HAP) merupakan software 2 in 1 yang serbaguna untuk consulting engineers, design/build contractors, HVAC contractors, facility engineers, dan profesional lain yang terlibat dalam merancang sistem HVAC commercial buildings, serta memiliki kemampuan analisis energi yang tepat dalam membandingkan konsumsi energi dan biaya pengoperasian alternatif desain.
Selain itu, Anda menghemat banyak waktu dengan menggunakan software ini, karena Input data dan hasil dari perhitungan sistem desain dapat digunakan langsung dalam simulasi energi.

WHY HOURLY ANALYSIS PROGRAM IS IMPORTANT?

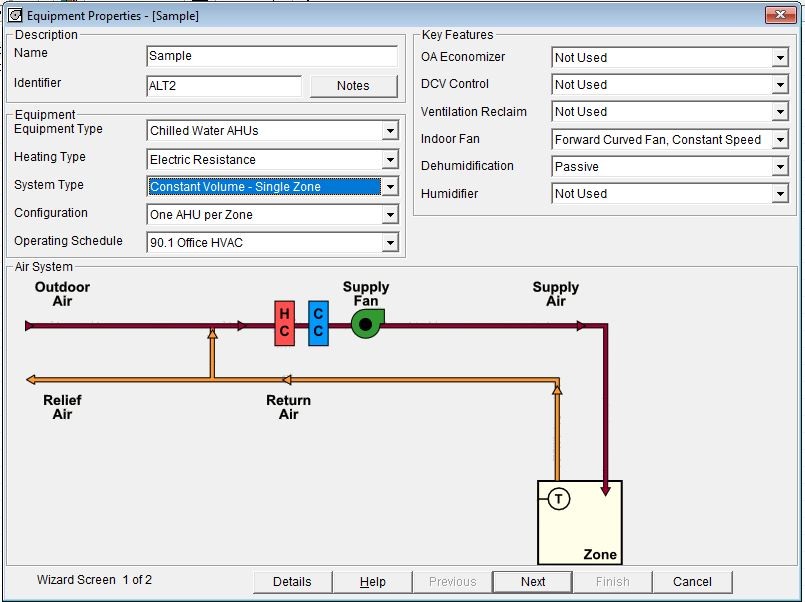

Picture: System configuration

Consultant:

1. Konsultan Arsitektur: arsitektur masih dalam proses sehingga energy modelling dapat disebabkan dari orientasi gedung, desain selubung ruangan, rasio jendela terhadap dinding dan shading. Energy modelling dari sisi arsitektur ini dapat disimulasikan menggunakan Building Wizard;
2. Konsultan MEP: Arsitektur telah terdefinisi sehingga energy modelling dapat berakibat dari system HVAC, control, dan performasi peralatan. System HVAC dapat di desain sesuai dengan space yang dihitung, terdapat berbagai macam jenis system yang dapat dilakukan energy modelling untuk mencari system HVAC yang sesuai bagi gedung tersebut. Control seperti sequencing, part load sequencing dan equal load dapat disimulasikan dalam menu Plants secara menyeluruh. Performansi peralatan dapat dipengaruhi oleh panjang pipa atau jenis system, setting mengenai performansi peralatan dapat ditemukan dalam fitur System dan Plants;

Contractor:
Untuk design and build dibutuhkan data final yang detail dari mulai konstruksi hingga pemilihan equipment. HAP dapat mendukung kebutuhan ini dengan system sizing, equipment selection dan design pemipaan.

Owner:
untuk mengevaluasi energy suatu gedung yang telah dibangun, kebutuhan retrofit maupun renovasi, HAP dapat mensimulasikan selama 8760 jam dalam satu tahun untuk mendapatkan hasil perhitungan operational cost yang actual.

WHAT IS HOURLY ANALYSIS PROGRAM REPORT HAVE?

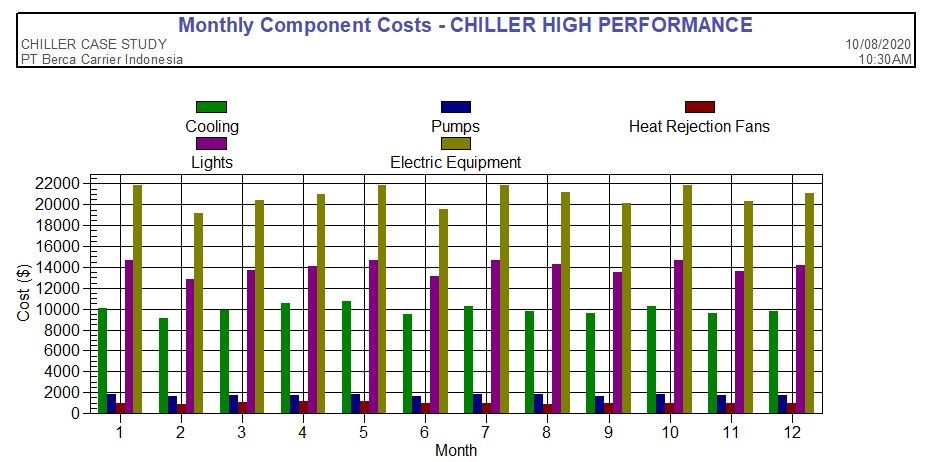

Picture: Monthly Component Cost

Consultant:

1. System Design ReportSYSTEM DESIGN REPORT;
2. Zone sizing summary: Beban puncak dan airflow rate untuk seluruh space;
3. Ventilation Sizing Summary: Menampilkan data ventilasi minimum yang terhitung. Besaran ventilasi tergantung dengan pemilihan ASHRAE std 62.1 2001/2004/2007/2013 atau penjumlahan dari outdoor airflow (ventilasi dan infiltrasi) yang sebelumnya diatur dalam menu space;
4. Design load summary: Tiga report terpisah yang menampilkan hasil perhitungan beban pada system, zona dan space pada saat beban puncak;
5. Hourly load profiles: terdapat 2 report yang terpisah dalam format tabel dan grafik, menampilkan data detail hasil simulasi selama 24 jam penuh;
6. System psychrometric: versi tabel, apat menampilkan data secara detail pada setiap titik yang diplotkan dalam karta;
7. Plant sizing summary:Menampilkan data chilled water, hot ware dan steam plants;

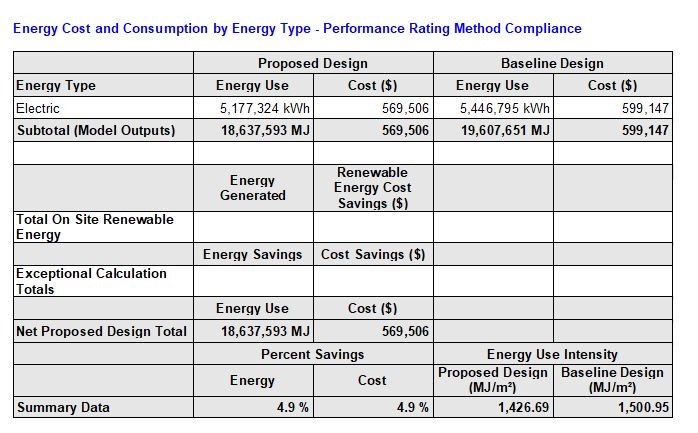

Picture: Energy Saving Comparison

Contractor:

1. Energy Analysis Report;
2. Comparative building report: report ini merangkum harga komponen tahunan dan energi yang digunakan untuk gedung yang sedang dihitung. Dengan pemilihan system yang berbeda akan mendapatkan hasil perbandingan system yang sesuai bagi gedung;
3. Summary building report: menampilkan data harga komponen tahunan dan energi yang digunakan untuk masing-masing gedung, dilelngkapi dengan data tabel dan grafik;
4. Detailed building report: menampilkan data bulanan kebutuhan energi dari masing masing komponen dan dilengkapi dengan data tabel dan grafik;
5. Usage profiles: menampilkan hasil perhitungan setiap jam dari daya listrik atau energi lainnya dalam range 1 ke 360 hari (dipilih oleh pengguna);
6. Monthly, daily and hourly simulation result: menampilkan data coil load dan energi yang dibutuhkan untuk mengatasi beban tersebut;
7. Zone temperature: menyajikan data statistik dari temperatur udara masing masing zona yang terkondisikan oleh system. Dapat digunakan untuk menentukan tingkat kenyamanan dan troubleshooting pada system;
8. Unmet loads: menampilkan data setiap jam ketika kapasitas equipment mencukupi atau tidak mencukupi untuk mengatasi beban ruangan. Dapat digunakan untuk troubleshooting equipment operating problem;

Why Learn this software ?
Dengan mengombinaikan kedua alat dalam satu paket ini, dapat menghemat banyak waktu. karena inpit data dan hasil dari perhitungan design sistem dapat digunakan langsung untuk simulasi energi.

Bila Anda memiliki pertanyaan atau memerlukan informasi lebih lengkap mengenai program Hourly Analysis Program, Anda dapat menghubungi kami di contact@carrier.co.id
